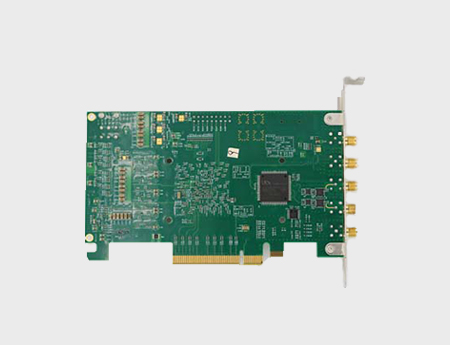

本產品是基于Xilinx Kintex7型FPGA的高速數據采集、存儲、處理與轉發的PCI Express 2.0 X8總線接口高性能板卡,該板卡最大可支持4Gsps的采樣,2GB DDR3存儲。該板卡能夠實現2路數據采集,每路模擬帶寬3GHz,2路使用時單路最快2Gsps采樣,1路使用時最快4Gsps采樣。集成1Gb BPI Flash配置,支持板載時鐘或外部時鐘,支持外部觸發。該板卡可以直接插在計算機內的PCI Express插槽中,構成實驗室、產品質量檢測中心等各種領域的數據采集、波形分析和處理系統。也可以構成工業生產過程中的監控系統。
參數 | 指標 |
---|---|
帶寬 | DC~3GHz |
SFDR | 47.4dBc |
THD | 46.1dB |
SNR | 42.7dB |
SINAD | 41.2dB |
